數毛社Digital Foundry剛剛發布視頻，介紹Switch2的規格參數。

值得一提的是，數碼UP主“極客灣Geekerwan”上周發布全球首開Switch2芯片，還做了許多游戲的模擬性能測試，查看詳情>>

初代Switch發布時，任天堂將其芯片稱為"定制版英偉達Tegra"，實則為標準版Tegra X1的變種。而Switch2搭載的SoC（運輸清單和英偉達泄露文件中代號T239）則是真正為任天堂量身定制的芯片。已確認的細節與早期爆料高度吻合，但數毛社還挖掘到更多關鍵信息。

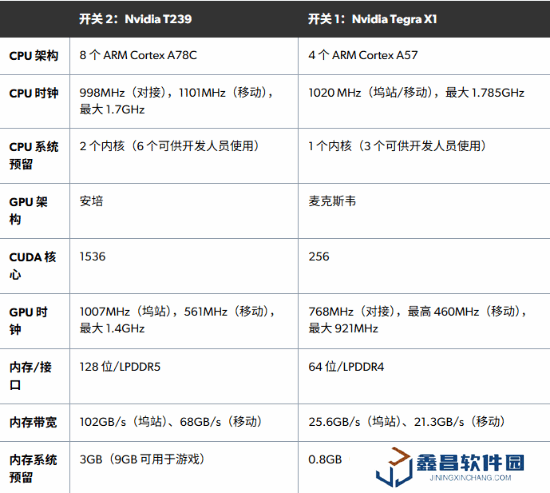

CPU方面，英偉達與任天堂最終選定ARM Cortex A78C架構，運行支持加密擴展的ARMv8 64位指令集——SDK已確認不再兼容32位模式。

初代Switch搭載的Tegra X1芯片采用四核ARM Cortex A57架構，其中一核專用于系統功能，開發者實際可用三核。Switch2延續了這種分配策略：八核中六核開放給開發者，剩余兩核由任天堂保留用于運行操作系統。CPU時鐘頻率的設定頗具玄機：移動模式下運行頻率為1100MHz，而底座性能模式（開發者仍可選擇在底座模式下強制運行移動模式）反而降至998MHz。這種反常設定目前尚無官方解釋，數毛社推測可能與移動模式下內存帶寬降低有關。

任天堂標注的CPU最高頻率可達1.7GHz，遠超常規運行頻率。這或許預示著未來系統更新可能解鎖更高性能，或為特定場景預留的爆發模式?；厮輾v史，任天堂曾在初代Switch上通過動態調頻技術，在加載界面降低GPU頻率以換取CPU飆升至1.785GHz極限值，從而加速資源解壓流程。因此雖然當前確認的運行頻率為1100MHz/998MHz，但1.7GHz的潛力確實存在。

圖形硬件方面，現有爆料基本得到證實。相較于初代采用的GTX 900系列Maxwell架構，Switch 2升級至RTX 30系列同款的Ampere架構——可視為桌面GPU的微型化版本。1536個CUDA核心的規格與頻率設定（移動模式561MHz/底座模式1007MHz）均已確認。雖然標稱最高頻率達1.4GHz且開發者可調節時鐘頻率，但超出標準模式的可行性尚不明確。需注意的是，系統會保留部分GPU資源，開發者無法調用全部算力。

任天堂官方數據顯示，底座模式下這塊完整版Ampere GPU浮點性能為3.072 TFLOPs，移動模式降至1.71 TFLOPs。但單純對比浮點性能意義有限：在移動設備極度依賴內存帶寬的當下，正如馬克·塞尼提出的"浮點通脹"概念所示，最終仍要依靠實際游戲表現來驗證硬件潛力。

在圖像技術方面，任天堂與英偉達已確認Switch 2將支持DLSS超采樣技術和Ampere架構的光追功能——掌機模式下光追性能約10 giga rays/秒，底座模式可提升至20 giga rays。不過考慮到硬件資源限制，目前展示的游戲都未啟用光追效果也在意料之中，預計未來在性能模式下或將看到相關應用。

內存配置與早期爆料完全吻合：采用12GB LPDDR5X內存（由兩個6GB模塊組成），底座模式帶寬102GB/s，掌機模式降至68GB/s。值得注意的是，系統將獨占3GB內存，開發者實際可用9GB。相較初代Switch僅提供3.2GB開發者可用內存的配置，Switch2系統預留資源比例明顯提升。

存儲系統迎來重大革新：256GB UFS閃存支持最高2TB的MicroSD Express擴展卡。但真正突破在于獨家定制的文件解壓引擎（FDE）——該硬件加速模塊專用于處理LZ4壓縮格式，可將原本由CPU承擔的解壓任務分流，既提升效率又降低功耗。這項技術專門針對游戲及DLC采用的NSP文件包格式優化。

顯示規格基本符合官方披露：7.9英寸廣色域LCD屏（1080p/HDR10/120Hz VRR），新增確認為十點電容觸控（初代已具備）。需要特別說明的是，VRR功能目前僅限內置屏幕，HDMI輸出暫不支持。數毛社推測可能與底座的DisplayPort轉HDMI芯片方案有關，期待任天堂后續提供解決方案。
